Středící mikroskop


ZM-2

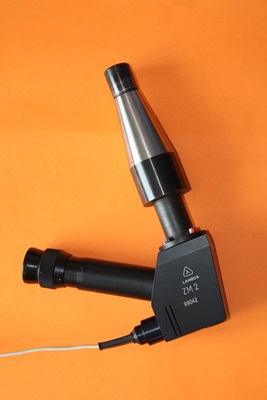

Středící mikroskop ZM-2 je optické zařízení, umožňující nastavení narýsované značky na obráběném předmětu do osy trnu, upevněného na skříni mikroskopu a vloženého do nástrojového vřetena obráběcího stroje (např. NC vyvrtávačky). Narýsovaná značka určuje počátek posuvů obráběným předmětem po záměně středícího mikroskopu za příslušný nástroj.


Středící mikroskop ZM 2

Speciální provedení: po dohodě s výrobcem lze mikroskop upravit podle specifických požadavků zákazníka-zvětšení, pracovní vzdálenost.

Popis:

Středící mikroskop ZM-2 má achromatický objektiv umístěn v ose trnu, upevněného na skříni mikroskopu. Osvětlení pozorovaného předmětu je řešeno systémem vertikálního osvětlovače s dělící kostkou. Zobrazovací svazek paprsků se pomocí odrazného zrcátka a středového hranolu převádí na záměrnou destičku, na níž se vytváří obraz, zvětšený dále okulárem. Pro nastavení středícího mikroskopu ZM-2 na hranu předmětu slouží záměrný úhelník.

Přístroj obsahuje vestavnou zásuvku pro napájení osvětlovací žárovky z panelu obráběcího stroje; není však dodáván transformátor.

Technické údaje:

Celkové zvětšení: 30x ±10%

Zorné pole : průměr 3,2mm

Dioptrický posuv okuláru: ±5D

Trn s kuželem: ISO 40(40 podle ČSN 22 0430/ST SEV212-75)

Hmotnost: cca 1,6 kg
